Descrição

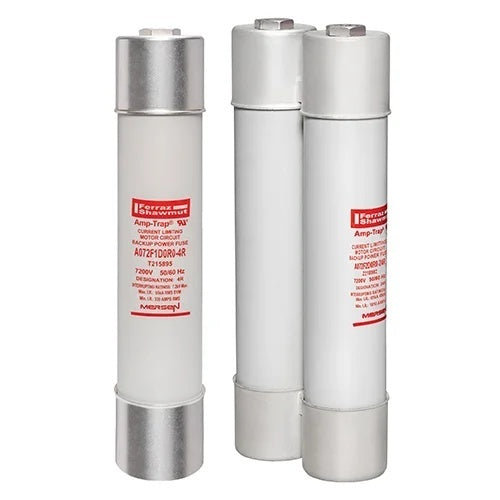

Os fusíveis Mersen A072F2D0R0-18R, com classificação R, são fusíveis limitadores de corrente e com alta capacidade de interrupção, projetados para a proteção contra curto-circuito de motores e controladores de motores de média tensão. Os fusíveis com classificação R são fusíveis de reserva com capacidade mínima de interrupção e devem ser coordenados com relés de sobrecarga em partidas combinadas de motores. O fabricante da partida do motor geralmente especifica o tamanho do fusível com classificação R. Esses fusíveis vêm com um corpo de 3 polegadas (tamanho D) ou 4 polegadas (tamanho E) de diâmetro com terminais e são montados em clipes reforçados com mola.
Especificações
Tipo de proteção por fusível
Proteção do motor
Material isolante/do corpo
GMG
Tipo de sistema de indicação
Indicador visual
Material de conexão/terminal
Cobre banhado a prata
Tipo de conexão/terminal
Ponteira
Classificação de tensão do fusível
7200 Volts
Componente
Fusível do motor
Características
O Amp-Trap e os fusíveis 9F60 com classificação R possuem reconhecimento UL.
Montagem com ponteira para clipes padrão e intercambiável com outras marcas de fusíveis.
Limitação de corrente para proteção superior do equipamento
Número de catálogo e data de fabricação gravados em relevo em metal para identificação duradoura.
Olho de gancho para isolamento sem quebra de carga por meio de vara de gancho:
Na versão de 4,8 kV, está disponível um olhal de engate opcional instalado de fábrica.
Em todos os outros canos de 3 polegadas, se for necessário um olhal de gancho, use o olhal de operação 9F61AAW612.
Indicador de fusível queimado para identificar com precisão um fusível aberto.
Armadilha de amperagem: cano de 3 polegadas, força de acionamento de 2 libras - 0,50 polegadas
9F60: Força de acionamento de 0,125 lb – 0,20 polegadas
